一、前言

　　現今中央空調普及的范圍已經十分廣闊，上至高端賓館商城，下至一般住宅別墅，幾乎都在使用著中央空調。同時，作為學習知識人員的聚集地，學校也開始引入中央空調以改善學習的環境。然而，學校由于其獨特的“整體結構”，也讓學校中央空調成了一個新的中央空調分類。學校不同于一般的場所，其人員密集，并且存在長時間停留，作用的對象基本都是年輕學生。為給學生和教職人員提供一個良好、舒適的學習和教學環境，對學校中央空調系統進行合理有效的集中節能管理是十分有必要的。

二、云溫控器功能介紹

　　作為國內首家空調云服務商，春泉節能針對學校中央空調使用特點，研發出了一種既能滿足集中管理又能滿足智能控制的中央空調系統末端控制產品——云溫控器。

　　云溫控器是春泉節能在多項專利技術的基礎之上，經過多年的科研積累和艱辛努力研發出的，不僅具有集中管理、智能溫控功能，還具有云端管理(移動APP管理，云感知、云管理、云診斷、云升級)、分時段管理、多房間管理、遠程控制等多種智能節能模式。

　　云溫控器屬于智能節能產品，操作簡單，使用方便，可直接替代傳統溫控器。云溫控器安裝，用戶通過電腦或手機APP便可與室內空調進行智能互動，可以根據所監測室內溫度、空調運行狀態等信息，對所監測房間的空調進行遠程智能節能化控制管理，合理地控制室內空調溫度，提供良好的室內空氣品質。并且能通過云服務中心調取各種應用資源和獲取多種增值服務，從而使傳統空調更加節能、智能、舒適。除此之外還可以從“空調云”中獲取產品信息、空調維護、售后服務(如個性化定制功能、在線技術支持和售后服務等)等多種資源整合。

　　云溫控器具有云感知(房間溫度)、云管理(開關空調、調節溫度、調節風速、調節模式)、云診斷(故障預警、異常應用、禁用失敗)等功能，對學校中央空調可進行以下節能管理：

1、智能溫控：

　　室內溫度設定、測量并顯示功能、空調模式選擇(采暖、制冷)、風機檔位調節(手動、自動)、睡眠模式、時鐘功能;

2、集中管理：

　　通過值班電腦或手機移動APP,管理者可以對多個房間的分體空調進行集中監測和管理，既可以遠程調控學校教室、宿舍等房間內的中央空調室內溫度、風機檔位、空調模式等，也可實現對空調的智能節能控制，如開關空調、調節室溫、調節風速、調節模式。提高了管理效率，降低了人工管理難度。

3、時段管理：

　　啟用該項功能后，設置每臺空調的允許使用時段，如宿舍空調使用時間(21:00-7:00)，教室空調使用時間(8:00-18:00)，時間段內空調處于允許使用狀態，時間段外空調自動進入加班狀態，每小時自動關閉一次，不必?fù)?dān)心人員離開忘記關空調的問題而造成能源浪費。

4、溫限管理：

　　啟用該項功能后，設置制冷和采暖時對應房間(空調)的溫度下限和上限，將室溫設置在一個舒適、合理的范圍內，有效的解決了國務院提出的公共建筑內26℃空調技術控制難題，做到合理地控制室內空調溫度，舒適性和節能效果均十分明顯。相關數據表明，夏季空調制冷運轉時，空調溫度每提高1度，大約可以節省電力(8～10)%，冬季制熱運轉時，設定溫度每降低2度，可以節約20%的用電量。如夏季把室內空調溫度都設定在26℃以上，冬季把室內空調溫度設定在20℃以下，節省的電量是相當可觀的。

5、定時關機：

　　云溫控器提供了15個定時開關時點，可根據教室、辦公、宿舍特點設置定時(比如下班)關機時間，到設置時間云溫控器會自動關閉空調，避免人員離開時沒人關閉空調的浪費!

6、加班模式：

　　云溫控器具有加班模式，當啟用加班模式并設置開始加班時間后，到加班時間就自動進入加班模式，在加班模式下，空調每2小時自動關閉一次，杜絕加班后忘關空調造成的白白浪費。

7、遠程管理：

　　如果有辦公室忘記關空調時，管理者可以通過此功能遠程對空調末端進行開啟或者關機操作，而且不受空間、距離和空調品牌的限制，使用十分方便。

8、情景模式：

　　APP及管理軟件是提供了多達二十個情景模式可供編輯/使用，可根據習慣和需求特點，對空調進行“一鍵管理”。

9、能耗統計:

　　實時計錄每臺風機盤管的能耗，實現空調能耗的可見、可比、可重現，是中央空調能耗統計、能耗分析和能耗管理的重要工具，可用于內部管理和租賃空調能耗的管理!

10、能耗監測(計量):

　　通過監測(計量)風機盤管的運行檔位的運行時間,結合各運行檔位的能耗功率(換熱功率),統計并記錄房間(風機盤管)的空調能耗,用于內部能耗監測、能耗統計和管理收費!

11、擴展兼容：

　　可與公司的云開關、云插座、云遙控器組成一個完整的能源管理網絡，實現對燈光、辦公用電設施進行統一管理。

三、云溫控器的應用

　　云溫控器的接線方式和傳統溫控器接線方式基本一致，如果已安裝了傳統溫控器，則直接替換即可。云溫控器具體安裝說明如下：

1、 產品簡介

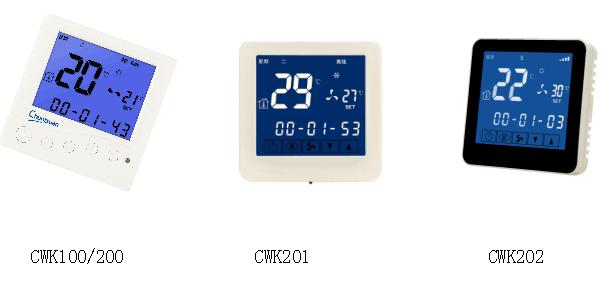

　　CWK系列云溫控器是由鄭州春泉節能股份有限公司基于多項專利技術研制的高科技自主創新產品，基于移動互聯技術，在普通溫控器的功能基礎上，實現云端操作和節能管理，是“互聯網+空調”的具體應用，是空調智能升級的最佳選擇，適用于住宅、企事業單位、公共建筑、辦公樓等末端為風機盤管的中央空調系統，可直接替代普通溫控器，為您提供方便快捷的智能節能管理。

　　云溫控器采用無線WiFi/Zigbee接入互聯網，結合手機APP，實現對中央空調的智能節能管理。

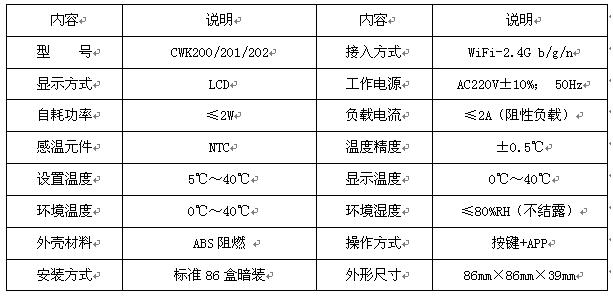

2、技術參數

3、安裝說明

3.1安裝注意事項

　　1、安裝前，務必請先斷開電源，以免觸電或損毀設備;

　　2、CWK系列產品安裝在標準86盒內，距離地面1.1米以上。

　　3、安裝接線須專業電工進行，應斷電操作，以免觸電或損毀設備。

　　4、安裝環境應防水、防潮、防震、防人為損壞，嚴禁安裝于浴室、衛生間等潮濕場所;

　　5、對應圖2、圖3、圖4的接線柱定義，對照圖2、圖3、圖4正確接線，接線截面積滿足風機盤管電機要求且不大于2.0mm²;

　　6、本產品的遠程管理功能，須WiFi網絡信號正常。

3.2接線示意圖

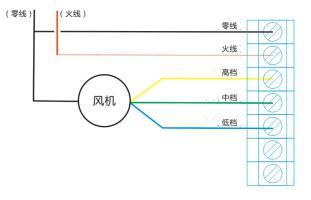

3.2.1無閥風機盤管接線示意圖

圖2

3.2.2兩線制閥風機盤管接線示意圖

圖3

3.2.3 三線制閥風機盤管接線示意圖

　　圖4

　　在我國實施建筑節能戰略的大背景下，需要大力推廣建筑節能技術與方案，合理分配能源，減少能源浪費，努力落實國家“推進建筑節能智能化”的方針政策，發展建筑節能環保事業，保護生態環境，加快節能型校園的建設。

四、應用案例

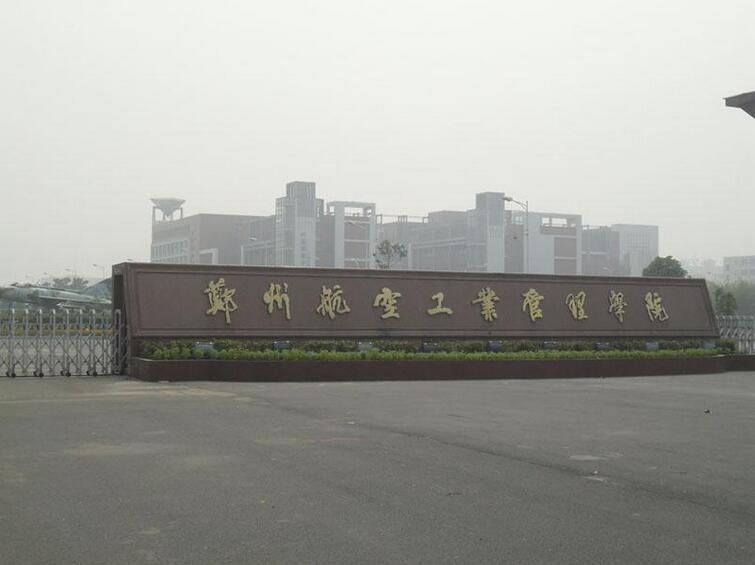

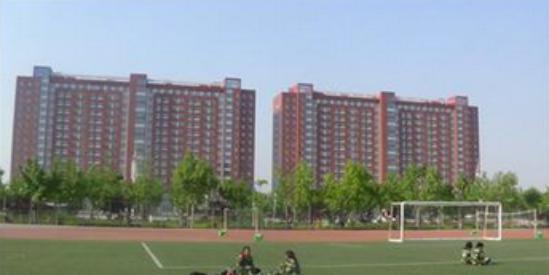

　　1、河南航空工業管理學院

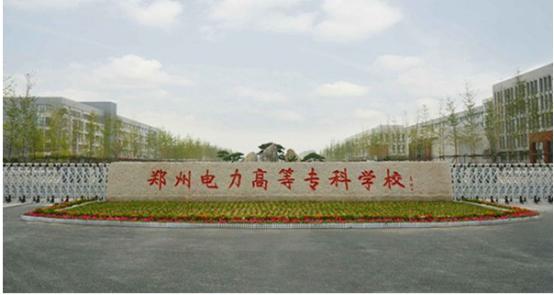

　　2、河南電力高等?？茖W(xué)院

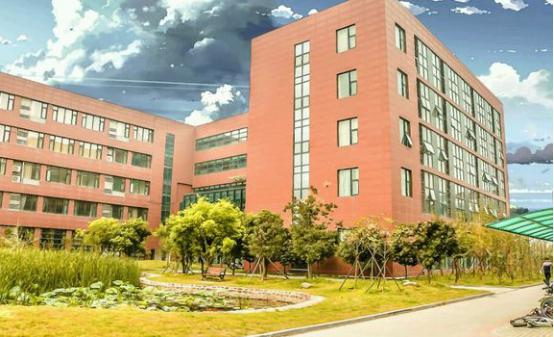

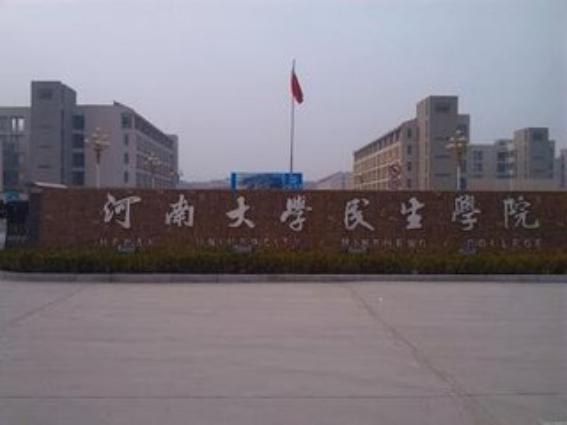

　　3、河南大學民生學院

　　4、河南省藝術學院

　　5、保定市先鋒學校等九所中小學
